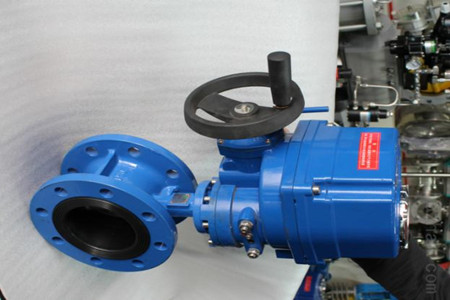

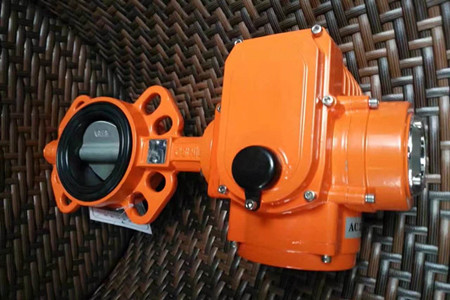

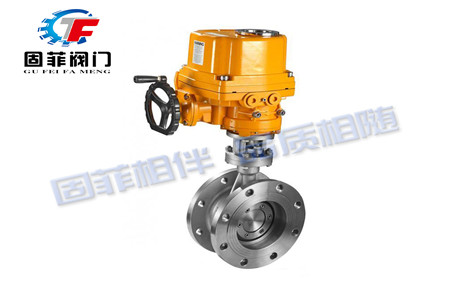

產品概述
電動防爆蝶閥采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。電動防爆蝶閥采用原裝進口防爆電動執行機構配以三偏心硬密封蝶閥,具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。


產品特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。


執行器特點
1、 殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級IP67，防爆等級BT4，并有IP68和CT4供選擇
2、 電機-全封閉式鼠籠式電機，體積小、扭矩大、慣性小、絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3、 手動結構-手輪的設計保證案例可靠、省力、體積小、不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注:在電機不通電的狀況下，電動執行器將保持永久手動狀態）
4、 指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸透鏡設計，不積水，觀察方便。
5、 干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、 限位開關-機械，電子雙重限位。機械限位螺釘可調，案例可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，無需電池支持（微動開關接點均勻為銀質觸點）
7、 扭矩開關-可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
8、 自鎖-精密和雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9、 防脫螺栓-拆除外殼時，螺栓附在殼體上，不會(huì )脫落。外部螺栓均采為不銹鋼材質。


主要技術參數

公稱壓力PN（MPa）		1.0		1.6
公稱壓力PS（MPa）	強度試驗	1.5		2.4
	密封試驗	1.1		1.76
材料材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	四氟 不銹鋼
	填料	四氟 柔性石墨
適用工況	適用介質	水、煤氣、蒸汽、油品	肖酸類	醋酸類
	適用溫度	-40℃～200℃（超該溫度范圍；訂貨時請注明）
