產品概述

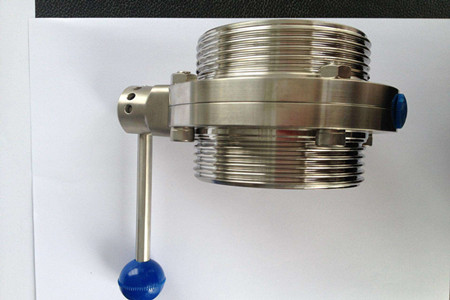

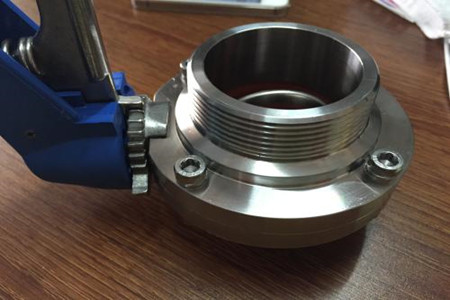

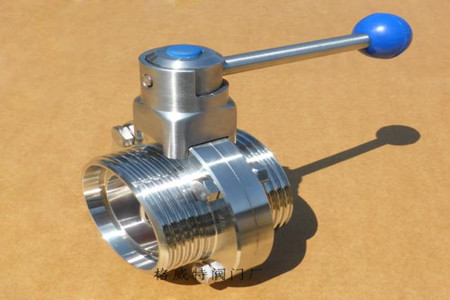

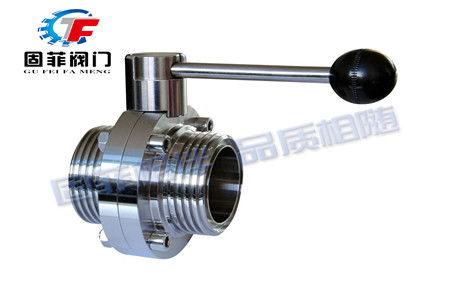

GFD21F衛生級鴨舌外螺紋蝶閥其命名來源于他的啟閉手柄像似鴨舌故稱其為鴨舌蝶閥。手動、外螺紋連接、不銹鋼閥體、中心垂直板結構、四氟密封，用于衛生級管路壓力≤1.6MPa溫度≤80℃，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要。適用于乳品、食品、啤酒、飲料、制藥、化妝品等工業領域的不銹鋼管路系統。


產品特點
1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。


執行標準
設計制造標準：GB/T12238
結構長度：GB/T12221
法蘭標準：GB9113/JB79
壓力溫度等級：GB/T12224
檢驗和試壓標準：GB13927


技術參數
壓力等級（MPa）0.61.01.6 2.0
閥門強度試驗壓力（MPa）0.91.52.43.0
閥門密封試驗壓力（MPa）0.661.01.762.2
適用溫度℃-20℃~80℃
主要材質不銹鋼
連接形式外螺紋安裝連接
啟閉形式手動
適用介質手、食用油、食用添加劑、蒸汽等。
閥門結構長度標準GB/T12221
