真空蝶閥

?提示:點擊圖片可以放大
產品概述

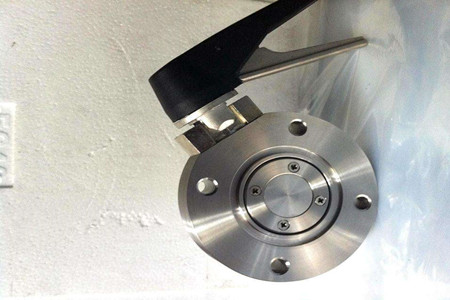

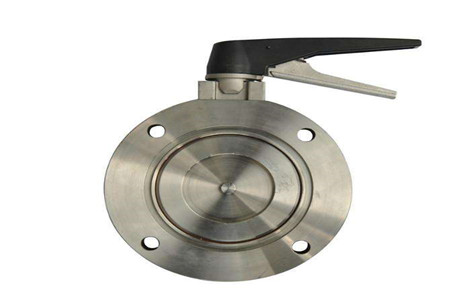

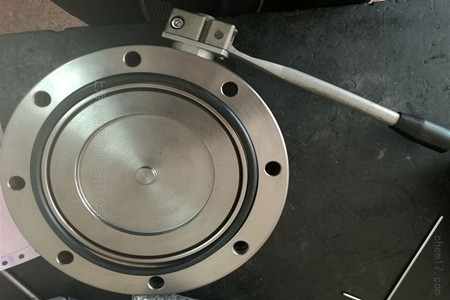

GFGID型高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作力大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。


產品特點
GFGID型高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作力大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良。


工作原理
GFGID型高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成,中間由支架相連而成。以GFGID型為例:執行機構是由雙氣路氣缸為主體,接受二位四通電磁閥控制輸出的(0.4~0.6MPa)氣源信號壓力為動力,通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動。

GFGID型真空蝶閥根據不同的材質,及不同的執行機構分類,適用于-25~200℃的介質,閥體由碳素鋼(鍍鎳)、不銹鋼及合金鋼等。


技術參數


              產品結構圖


外形尺寸

型號通徑(DN)ΦDΦBHALn-ΦC
GFGI-50A501109084261304-Φ9
GFGI-63A631301109432130
GFGI-80A80145125107321548-Φ9
GFGI-100A10016514511732154
GFGI-125A125200175136351978-Φ11
GFGI-150A15022520015035197
GFGI-200A2002852601884524212-Φ11
GFGI-250A25033531022050330
GFGI-300A3004253952635533012-¢14
GFGI-400A4005104803206043516-Φ14
