產品概述

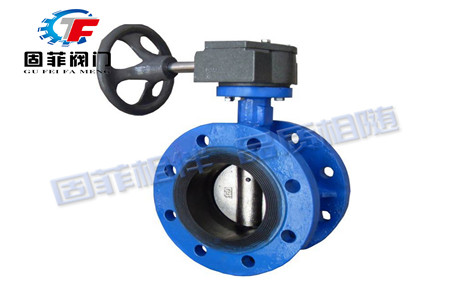

GFD341X法蘭式中線軟密封襯膠蝶閥，綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。閥體內腔過流部分采用硫化襯膠設計，閥體閥座結合為一整體，具有良好的密封性能?？蓮V泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，具有良好的調節和截流性能。
產品特點
1、軸板無銷連接、結構緊湊，法蘭連接，安裝便捷
2、90°啟閉，蝸輪傳動，操作扭矩小
3、雙向密封，性能優良，零件加工性能優越
4、流量特性趨于直線，調節性能好
5、密封副材料可供選擇多，可供用戶選擇
6、閥門可用于管端作放空閥用，性能可靠
7、閥座、閥體有機地結合為一體，使閥門具有較長的使用壽命
執行標準
主零部件材質
GFD341X法蘭式中線軟密封襯膠蝶閥，綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。閥體內腔過流部分采用硫化襯膠設計，閥體閥座結合為一整體，具有良好的密封性能?？蓮V泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，具有良好的調節和截流性能。
產品特點
1、軸板無銷連接、結構緊湊，法蘭連接，安裝便捷
2、90°啟閉，蝸輪傳動，操作扭矩小
3、雙向密封，性能優良，零件加工性能優越
4、流量特性趨于直線，調節性能好
5、密封副材料可供選擇多，可供用戶選擇
6、閥門可用于管端作放空閥用，性能可靠
7、閥座、閥體有機地結合為一體，使閥門具有較長的使用壽命
執行標準
| 項目名稱 | 采用標準 |
| 設計制造驗收 | GB12238-1989 |
| 閥門結構長度 | GB12221-2005 |
| 閥門法蘭連接 | GB9113-2000 |
| 閥門檢驗 | GB/T13927-1992 |
| 閥門標志 | GB12220-1989 |
主零部件材質
| 序號NO. | 零件名稱Part Name | 材料Material |
| 1 | 閥體body | 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 Cast iron,ductile iron,cast steel stainless steel |
| 2 | 閥板board | 球墨鑄鐵、不銹鋼、鋁合金 Ductile iron,stainless steel,aluminlum allcy |
| 3 | 閥軸axle | 碳鋼、不銹鋼 Carbon stem,stainless steel |
| 4 | 閥座seat | 橡膠 Rubber |
| 5 | 密封Seal | O型圈O type rang |
產品結構圖
外形尺寸
