產品概述

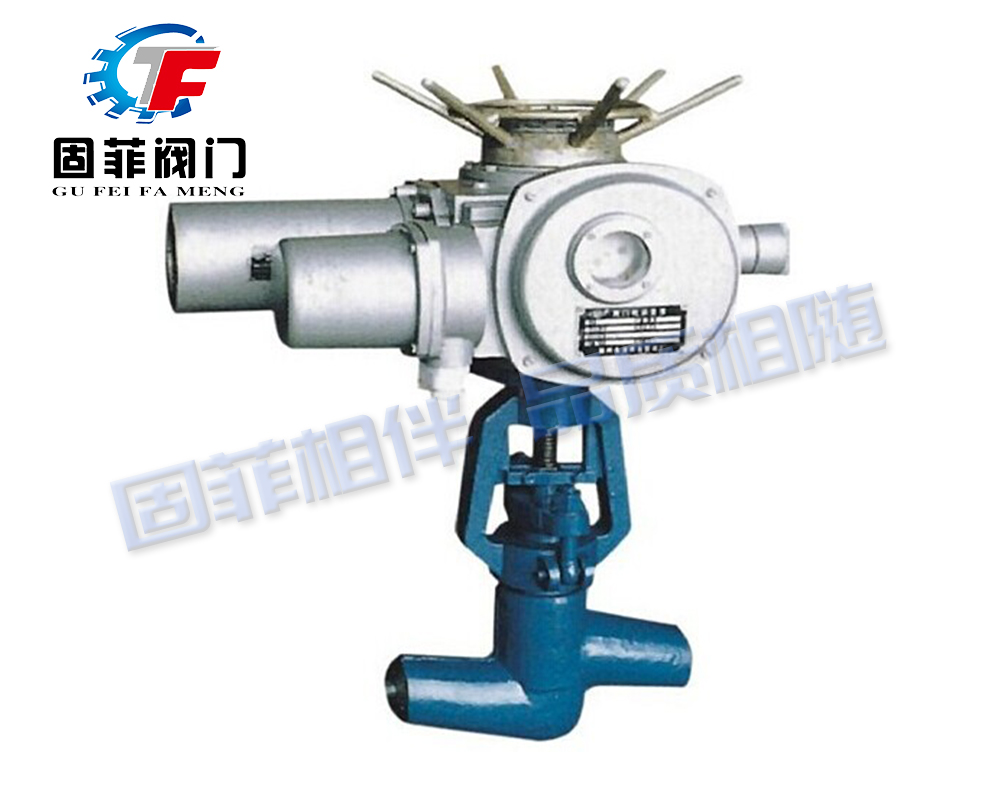

GFJ961H/Y電動焊接截止閥由Z型多回轉電動執行器組成和截止閥兩部分組成,區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。截止閥在管路中主要用來做切斷。GFJ961Y-P54 170V電動焊接式截止閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作，另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。截止閥只適用于全開和全關，一般不作調節和節流。截止閥開關輕便，體積小，密封可靠，結構簡單，維修方便，密封面不易被介質沖蝕，在各行業得到廣泛的應用。


產品特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。


執行標準
設計與制造：　JB/T3595-93
壓力溫度：—-
結構長度：E101
對焊連接尺寸：GB/T15198.3-95
檢驗與實驗：GB/T13927-92
PN 25.0-32.0MPa P57170V


技術參數


型號	公稱壓力	強度試驗 (MPa)	密封試驗 (MPa)	適用溫度℃	適用介質
GFJ61Y-250I GFJ961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
GFJ61Y-320I GFJ961Y-320I	32.0	48.0	35.2
GFJ61Y-P54100V GFJ961Y-P54100V	P54100V	30.0	11.0	≤540
GFJ61Y-P64140V GFJ961Y-P64140V	P54100V	42.0	15.4
GFJ61Y-P57170V GFJ961Y-P67170V	P57170V	63.0	18.7	≤570



主零部件材質





零件名稱	零部件材料
閥體	WCB	WC6	WC9
閥蓋	25	12Cr1Mo1VA
閥板	25	20Cr1Mo1VA	20Cr1Mo1VA
閥桿	1Cr17Ni2	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封副	STL+STL	STL+STL	STL+STL
填料	柔性石墨
墊片	S軟鋼、柔性石墨	S軟鋼	F軟鋼
適用溫度	-29-425度	-29-540度
適用介質	水、油品、蒸汽	蒸汽、油品
