產品概述
截止閥是一種常用的截斷閥,主要用來接通或截斷管路中的介質。截止閥結構緊湊,制造與維修方便,調節性能好,廣泛用于各種介質的輸送管道中。但流體通過截止閥時有方向的改變,所以阻力較大,不宜用于粘度大、含有懸浮物質和易結晶物料的管路。截止閥廣泛用于各種受壓流體管路,在蒸汽和壓縮空氣管路也常用截止閥。截止閥適用壓力、溫度范圍很大,但一般用于中、小口徑的管道。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ?,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流用。

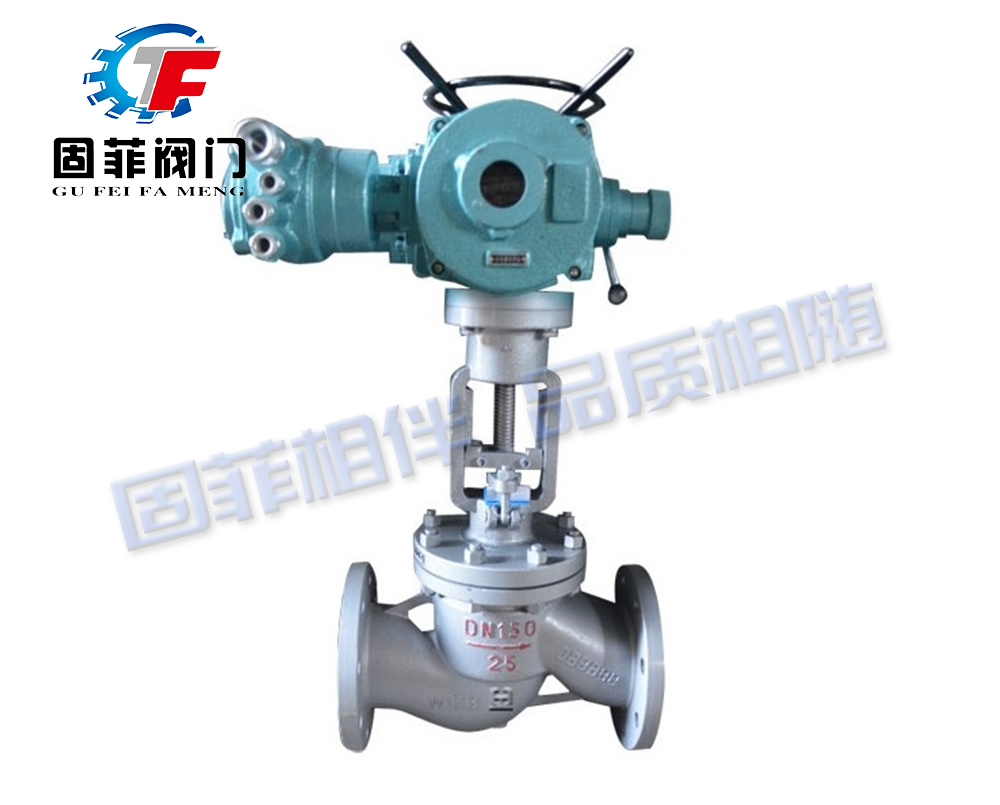

電動截止閥由閥體、閥蓋、閥桿、閥瓣、填料、電動裝置等組成;閥體、閥蓋、閥瓣采用碳素鋼鑄造或鍛造成型,強度高,剛性好,保證在長期使用過程中不變形。閥門與管道連接方式為法蘭連接,便于安裝和拆卸;設計有上密封結構,主密封采用堆焊不銹鋼材料的結構,抗擦傷,壽命長,且設計為可更換的閥瓣;閥桿采用不銹鋼材料,長期工作不會(huì )被介質銹蝕;采用柔性石墨填料,可多次壓緊,防止介質外漏,且便于更換;傳動方式為電動裝置傳動,電動裝置上設有手輪,方便現場調試及停電時使用。
產品特點
1、閥體和閥蓋連接形式:PN10-64采用栓接閥蓋;PN64-320采用自壓密封式閥蓋。
2、閥桿螺母:通常情況下,閥桿螺母材料采用ASTM A439 D2,同時可以根據用戶要求采用銅合金等材料,對于大口徑的截止閥,裝滾動軸承,可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
3、閥桿設計:采用整體鍛造工藝制成,按照標準要求確定最小直徑。
4、閥蓋墊片形式:PN10-64截止閥采用不銹鋼石墨纏繞墊片;PN100截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;PN160截止閥可采用金屬環墊片,PN320截止閥采用自壓密封金屬環。
5、截止閥結構特點:栓接閥蓋,明桿支架和升降式閥桿金屬封面。
6、上密封座設計:我公司提供的所有截止閥都有倒密封設計,通常情況下,碳鋼截止閥的閥座設計采用分離式倒密封結構,不銹鋼截止閥的倒密封面非??煽?。雖然按照標準API600中有倒密封,但這不作為在帶壓情況下更換填料的依據。
7、填料密封:通常采用成型柔性石墨作為填料材料,可根據用戶需求提供PTFE或者復合填料材料。填料與填料函接觸的表面粗糙度為3.2um,可以保證閥桿與填料接觸面接合緊密但是旋轉自如,經過精密的機械加工的閥桿密封面粗糙度0.8um可以保證閥桿可靠的密封。
8、截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構,但其流體的阻力最大。直流式流體阻力較小,多用于含固體顆?;蛘扯却蟮牧黧w。直角式閥體多采用鍛造,適用于較小通經、較高壓力的的截止閥。
9、在開閉過程中密封面的摩擦力比閘閥小,耐磨。
10、通常只有一個密封面,制造工藝好,便于維修。
工作原理
電動截止閥倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。 配有多回轉式電動裝置,具有殼體小,重量輕,功能全,并可與遠程電腦配套使用,也可按用戶要求選配電動裝置。電動截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
執行標準
設計規范:GB/T 12235
結構長度:GB/T 12221
法蘭連接:JB/T 79
試驗與檢驗:JB/T 9002
產品標識:GB/T 12220
供貨規范:JB/T 7928
技術參數
主零部件材質
截止閥是一種常用的截斷閥,主要用來接通或截斷管路中的介質。截止閥結構緊湊,制造與維修方便,調節性能好,廣泛用于各種介質的輸送管道中。但流體通過截止閥時有方向的改變,所以阻力較大,不宜用于粘度大、含有懸浮物質和易結晶物料的管路。截止閥廣泛用于各種受壓流體管路,在蒸汽和壓縮空氣管路也常用截止閥。截止閥適用壓力、溫度范圍很大,但一般用于中、小口徑的管道。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ?,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流用。
電動截止閥由閥體、閥蓋、閥桿、閥瓣、填料、電動裝置等組成;閥體、閥蓋、閥瓣采用碳素鋼鑄造或鍛造成型,強度高,剛性好,保證在長期使用過程中不變形。閥門與管道連接方式為法蘭連接,便于安裝和拆卸;設計有上密封結構,主密封采用堆焊不銹鋼材料的結構,抗擦傷,壽命長,且設計為可更換的閥瓣;閥桿采用不銹鋼材料,長期工作不會(huì )被介質銹蝕;采用柔性石墨填料,可多次壓緊,防止介質外漏,且便于更換;傳動方式為電動裝置傳動,電動裝置上設有手輪,方便現場調試及停電時使用。
產品特點
1、閥體和閥蓋連接形式:PN10-64采用栓接閥蓋;PN64-320采用自壓密封式閥蓋。
2、閥桿螺母:通常情況下,閥桿螺母材料采用ASTM A439 D2,同時可以根據用戶要求采用銅合金等材料,對于大口徑的截止閥,裝滾動軸承,可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
3、閥桿設計:采用整體鍛造工藝制成,按照標準要求確定最小直徑。
4、閥蓋墊片形式:PN10-64截止閥采用不銹鋼石墨纏繞墊片;PN100截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;PN160截止閥可采用金屬環墊片,PN320截止閥采用自壓密封金屬環。
5、截止閥結構特點:栓接閥蓋,明桿支架和升降式閥桿金屬封面。
6、上密封座設計:我公司提供的所有截止閥都有倒密封設計,通常情況下,碳鋼截止閥的閥座設計采用分離式倒密封結構,不銹鋼截止閥的倒密封面非??煽?。雖然按照標準API600中有倒密封,但這不作為在帶壓情況下更換填料的依據。
7、填料密封:通常采用成型柔性石墨作為填料材料,可根據用戶需求提供PTFE或者復合填料材料。填料與填料函接觸的表面粗糙度為3.2um,可以保證閥桿與填料接觸面接合緊密但是旋轉自如,經過精密的機械加工的閥桿密封面粗糙度0.8um可以保證閥桿可靠的密封。
8、截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構,但其流體的阻力最大。直流式流體阻力較小,多用于含固體顆?;蛘扯却蟮牧黧w。直角式閥體多采用鍛造,適用于較小通經、較高壓力的的截止閥。
9、在開閉過程中密封面的摩擦力比閘閥小,耐磨。
10、通常只有一個密封面,制造工藝好,便于維修。
工作原理
電動截止閥倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。 配有多回轉式電動裝置,具有殼體小,重量輕,功能全,并可與遠程電腦配套使用,也可按用戶要求選配電動裝置。電動截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
執行標準
設計規范:GB/T 12235
結構長度:GB/T 12221
法蘭連接:JB/T 79
試驗與檢驗:JB/T 9002
產品標識:GB/T 12220
供貨規范:JB/T 7928
技術參數
公稱壓力 | 密封試驗壓力 | 殼體試驗壓力 | 氣密封試驗壓力 | 適用溫度 | 適用介質 |
0.6 MPa | 0.66 MPa | 0.9 MPa | 0.6 MPa | 碳鋼≤425℃ 不銹鋼≤200℃ | 蒸汽、水、空氣、油品等 |
1.0 MPa | 1.1 MPa | 1.5 MPa | 0.6 MPa | ||
1.6 MPa | 1.76 MPa | 2.4 MPa | 0.6 MPa | ||
2.5 MPa | 2.75 MPa | 3.75 MPa | 0.6 MPa |
主零部件材質
閥體 | 閥瓣 | 閥桿 | 閥蓋 | 密封面 | 填料 |
A105 | A105 | 2Cr13 | A105 | 13Cr系不銹鋼 | 柔性石磨 |
WCB | A105 | 2Cr13 | WCB | 13Cr系不銹鋼 | 柔性石磨 |

產品結構圖
外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 標準值 | 參考值 | ||||||||||
L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | 質量 | ||
1.6 | 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 645 | 48 | ||
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 690 | 60 | |||
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 715 | 65 | |||
100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 770 | 71 | |||
125 | 400 | 254 | 210 | 185 | 22 | 3 | 8-φ18 | 590 | 780 | 119 | |||
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 810 | 210 | |||
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 810 | 967 | 320 | |||
250 | 622 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1143 | 550 | |||
300 | 698 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 830 | 1292 | 785 | |||
2.5 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 645 | 50 | ||
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 590 | 690 | 65 | |||
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 715 | 67 | |||
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 770 | 73 | |||
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 590 | 780 | 127 | |||
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 810 | 810 | 215 | |||
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 810 | 967 | 322 | |||
250 | 622 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 830 | 1143 | 585 | |||
300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 830 | 1292 | 795 | |||
4.0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 590 | 645 | 61 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 590 | 690 | 75 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 590 | 715 | 84 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 590 | 770 | 101 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | 810 | 782 | 207 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 810 | 875 | 226 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 810 | 1160 | 399 | |
6.4 | 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ23 | 590 | 710 | 64 |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ23 | 590 | 750 | 77 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-φ23 | 590 | 785 | 86 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-φ25 | 810 | 837 | 171 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-φ30 | 810 | 1031 | 243 | |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-φ34 | 830 | 1066 | 296 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-φ34 | 830 | 1213 | 420 | |
10.0 | 50 | 300 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-φ25 | 590 | 714 | 81 |
65 | 340 | 220 | 170 | 138 | 110 | 32 | 3 | 4 | 8-φ25 | 590 | 734 | 102 | |
80 | 380 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-φ30 | 810 | 847 | 175 |
