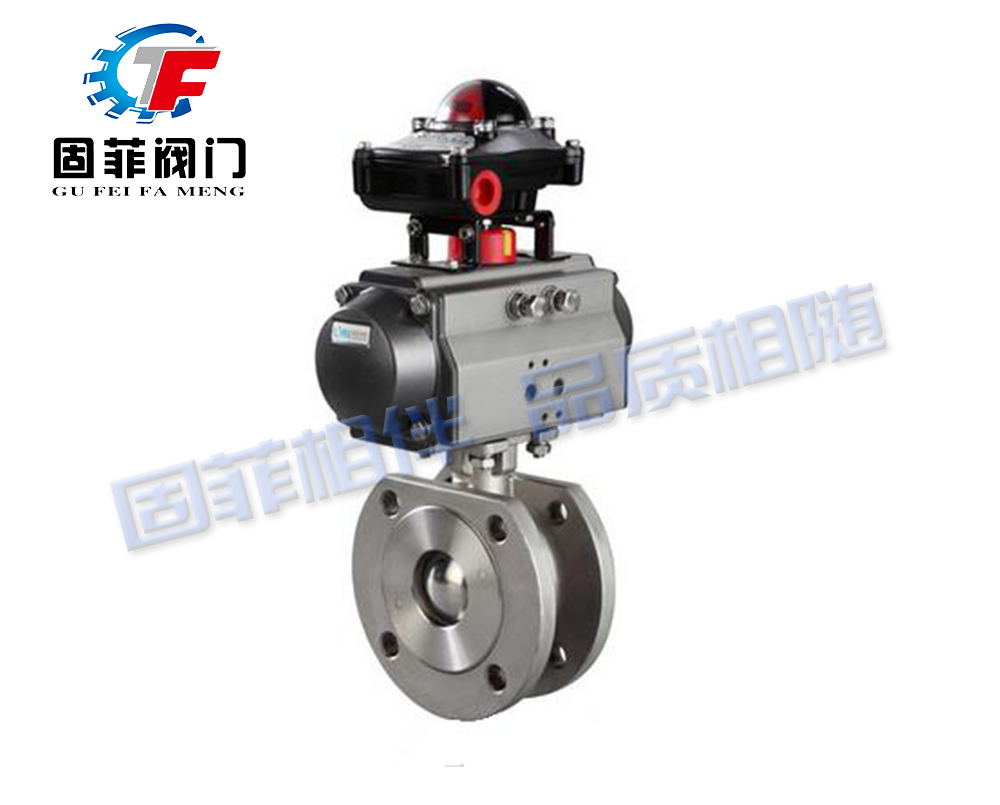

產品概述

意大利式氣動薄型球閥閥體是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。不銹鋼氣動薄型球閥采用高平臺設計，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。 氣動薄型球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。氣動薄型球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質


產品特點
1、該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
2、采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。

3、球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。



工作原理

GFQ671F氣動對夾球閥由意式對夾球閥和GT氣動執行器組成，氣動執行器分為雙作用型氣動執行器和單作用型氣動執行器，通過電磁閥控制，實現球閥開關動作。氣動球閥可實現智能化控制，快速開啟或關閉管路，能有效的對管網進行控制和管理。


技術參數
閥體

閥體形式	直通鑄造超短閥
公稱通徑	DN15～150mm
公稱壓力	國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB；日標JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、對夾式
壓蓋型式	螺母壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

閥門內件


閥芯形式	O型球體閥芯
流量特性	近似快開型



性能參數


公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封為零泄露)
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%



試驗壓力(MPa)	公稱壓力(MPa)				壓力級		JIS(K)
	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
氣密試驗	0.5～0.7MPa



執行器參數


執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



主要零部件材質


1	閥體	WCB、CF8、CF8M、CF3M
2	壓圈	2Cr13、304、316
3	閥座	PEFE、PPL、304
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	螺母壓蓋	2Cr13、304、316
