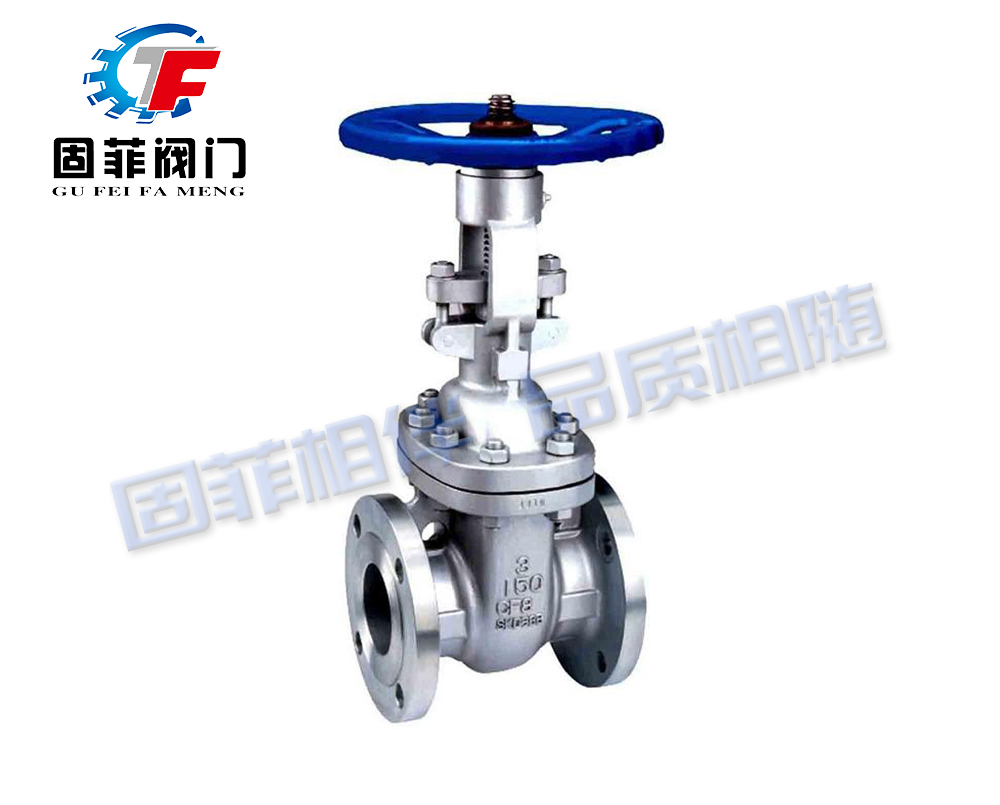

產品概述

API美標閘閥是工業管道上應用最多的切斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量。閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。其設計制造標準是API 600、API 602，閥門適用于壓力等級為CALSS150～CALSS2500的工業管道上。

產品特點

1、產品的設計制造符合美國國家標準ANSIB16.34美國石油協會(huì )標準API600和API6D要求。
2、結構緊湊、體積小、剛性好、安全可靠。
3、關閉件(閘閥)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因些，密封可靠，并且不會(huì )產生閘板楔死。
4、閥座可為更換式閥座，可以任意組合與關閉件密封面材質的配對，以滿足工況要求，延長使用壽命。


工作原理

美標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板，也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。


執行標準


設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力—溫度	試驗—檢驗
APl6D、600	ANSI B16．10	ANSI B16．5	ANSIBl6．25	ANSIBl6．34	APl598、APl6D



主要技術參數


型號 Type	公稱壓力  Nominal Pressure	試驗壓力 Test Pressure			工作溫度（℃）Working Temperature	適用介質Suitable Medium
		強度（水） (Mpa)	密封（水） 空氣（Mpa）	低壓密封 空氣（Mpa)
GFMZ41H-16C	1.6	2.4	1.8	0.6	≤425	水、蒸汽、 油品等
GFMZ41H-25C	2.5	3.8	2.8	0.6	≤425
GFMZ41H-40C	4.0	6.0	4.4	0.6	≤425
GFMZ41H-64C	6.4	9.6	7.0	0.6	≤425



主零部件材質


主要 零件 材料

閥體 閥蓋 閘板

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

密封面

Cr13或硬質合金

本體或硬質合金

閥桿及內件

2Cr13

1Cr18Ni9Ti

OCr18Ni9 (304)

O0Cr18Ni11 (304)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2 (316)

00Cr17Ni14Mo2 (316L)

填料

低壓

油浸石墨石棉盤根

浸聚四氟乙烯石棉盤根、柔性石墨

中高壓

夾不銹鋼石墨石棉盤根

墊片

低壓

橡膠石棉板

耐蝕石棉板

中高壓

纏繞墊片

不銹鋼纏繞墊片

適 用工況

適用 介質

水蒸汽油品等

銷酸等腐蝕性介質

強氧化介質

醋酸等腐蝕性介質

尿酸等腐蝕性介質

適用溫度(℃)

－29～425

－40～200(超出該溫度范圍，請在訂貨時注明)
