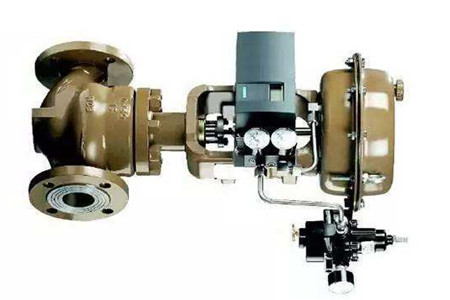

氣動控制閥工作原理：

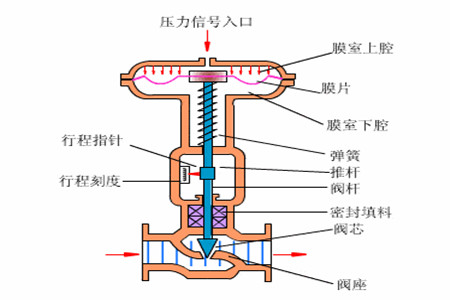

氣動控制閥是以壓縮空氣為動力源，以氣缸為執行器，并通過電動閥門定位器 轉換器 電磁閥 保持閥等配件驅動閥門到實現開關或比例調節，接收工業自動化控制系統的控制信號，完成各種工藝參數，如調節管道介質流量 的壓力、溫度。氣動調節閥的特點是控制簡單，響應快，本質安全。不需要額外的防爆措施。氣動調節閥有兩種類型：空氣開啟型和空氣關閉型。打開空氣是當隔膜頭上的空氣壓力增加時，閥門朝增加開口的方向移動。當達到輸入氣壓的上限時，閥門完全打開。相反，當氣壓降低時，閥門沿關閉方向移動，而當沒有輸入空氣時，閥門完全關閉。
因此，有時調節閥氣開型也稱為故障關斷型。關閉動作方向的空氣恰好與空氣開放式相反。當氣壓增加時，閥門向關閉方向作用;當氣壓降低或不降低時，閥門處于打開方向或完全打開。因此，它有時被稱為故障打開型。氣動調節閥的氣動打開或關閉通常通過致動器的正和負動作以及閥狀態結構的不同組件來實現。
通氣打開、通氣關閉的選擇基于過程生產的安全性。當供氣被切斷時，控制閥是否處于關閉位置或打開位置？
例如，在爐子的燃燒控制中，調節閥安裝在燃料氣體管道上，并且根據爐子的溫度或加熱爐出口處的加熱材料的溫度來控制燃料供應。此時，使用氣體開啟閥更安全，因為一旦氣源停止，閥門關閉的次數超過閥門完全打開。如果供氣中斷且燃油閥完全打開，則存在過熱的危險。另一個例子是由冷卻水冷卻的熱交換裝置。通過與熱交換器中的冷卻水進行熱交換來冷卻熱材料。調節閥安裝在冷卻水管上，熱交換材料的溫度用于控制冷卻水的量。當空氣供應中斷時，使調節閥處于打開位置更安全。應使用氣閉式（即FO）調節閥。閥門定位器是調節閥的主要附件。它與氣動調節閥配合使用。它接受調節器的輸出信號，然后用其輸出信號控制氣動調節閥。當調節閥被致動時，閥桿的位移通過。機械裝置反饋到閥門定位器，閥門位置條件通過電信號傳輸到上部系統。閥門定位器可根據其結構和工作原理分為氣動閥門定位器。 電動氣動閥門定位器和智能閥門定位器。
閥門定位器可以增加調節閥的輸出功率，減小調節信號的傳動滯后，加快閥桿的運動速度，提高閥門的線性度，克服閥桿的摩擦力，消除閥桿的摩擦力。影響不平衡力，從而保證調整。正確定位閥門。
以上就是氣動調節閥工作原理、已經工作的狀態等等！總體來說我們就是單個主要部件配合來使用，閥體、氣動薄膜頭、閥門定位器，當然如果還要判斷這個閥門能不能用在現場、有時候還需要計算，畢竟有些工況下是非常復雜的。如果有進步想了解的，我們可提供相對應的閥門曲線圖，給客戶更加直觀的數據圖表。上海調節閥廠家-固菲閥門技術部
